PRODUKT-DETAILS

FKS/Duplo iSaddle 5.0 Duetto

Intelligenter und vollautomatischer Sammelhefter für die Broschürenproduktion nach dem Offset- und Digitaldruck

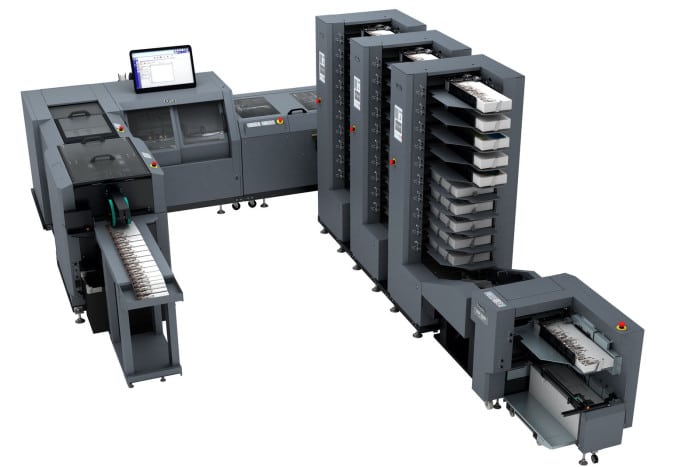

Sammelhefter FKS/Duplo iSaddle Duetto

Mit dem Digitalbogenanleger DSF-2200 wird der nach dem Pflugfalz-Prinzip falzende Sammelhefter FKS/Duplo iSaddle 5.0 zur iSaddle 5.0 Duetto. So verarbeitet das System mittlere bis hohe Auflagen nach dem Digital- oder Offsetdruck. Der Anleger DSF-2200 bietet höchste Sicherheit und große Produktionsvielfalt. Aus beiden Stationen werden die Bogen sequentiell zugeführt. Die Bedienung des Systems über Kontrollsysteme und den PC-Controller bleibt auch in der Erweiterung um den Digitalbogenanleger unverändert intuitiv. Der gesamte Produktionsablauf vom Druckbogen bis zur fertigen Broschüre spielt sich vollautomatisch in dem Sammelhefter ab. Das gesamte System kann mit bis zu 4 Türmen DSC-10/60i ausgestattet werden. Mit den neuesten Entwicklungen sind auch die Erstellung von Broschüren mit 6-seitigen Bogen oder beispielsweise Registern möglich.

Eigenschaften

  • Einfache und umfangreiche Einstellungsmöglichkeiten über zentralen Touchscreen
  • Vollautomatische Einstellung sämtlicher Parameter innerhalb von 60 Sekunden
  • Verarbeitung in einer außergewöhnlichen Formatvielfalt (inkl. DIN A4 quer)
  • Produktion auch von umfangreichen Broschüren in hochwertiger Qualität
  • Aktive Statik-Löschung am DSF-2200
  • Saug-/Blasluft pro Station am DSF-2200
  • Endmarkenlesung am DSF-2200

Technische Daten

Offenes Format min.120 x 210 mm
Offenes Format max.356 x 610 mm
Endformat min.75 x 120 mm
Endformat max.305 x 356 mm
Anlagekapazität DSC-10/60i65 mm pro Station
Anlagekapazität DSF-220065 mm (Umschlagstation), 200 mm (Hauptstation)
Grammatur50 - 300 g/m²
Geschwindigkeit5.000 Broschüren/Stunde
Stromversorgung (iSaddle 5.0 mit 2x DSC-10/60i, DSF-2200, DKT-200)230 V, 50 Hz, 5,3 A, 3,83 kW
Maße (iSaddle 5.0 mit 2x DSC-10/60i, DSF-2200, DKT-200)5.619 x 3.252 x 1.972 mm
Gewicht (iSaddle 5.0 mit 2x DSC-10/60i, DSF-2200, DKT-200)2.286 kg
Offenes Format min.
120 x 210 mm
Offenes Format max.
356 x 610 mm
Endformat min.
75 x 120 mm
Endformat max.
305 x 356 mm
Anlagekapazität DSC-10/60i
65 mm pro Station
Anlagekapazität DSF-2200
65 mm (Umschlagstation), 200 mm (Hauptstation)
Grammatur
50 - 300 g/m²
Geschwindigkeit
5.000 Broschüren/Stunde
Stromversorgung (iSaddle 5.0 mit 2x DSC-10/60i, DSF-2200, DKT-200)
230 V, 50 Hz, 5,3 A, 3,83 kW
Maße (iSaddle 5.0 mit 2x DSC-10/60i, DSF-2200, DKT-200)
5.619 x 3.252 x 1.972 mm
Gewicht (iSaddle 5.0 mit 2x DSC-10/60i, DSF-2200, DKT-200)
2.286 kg

Optionen

  • Hohner Ringösen-Heftkopf
  • Offset Trim Kit
  • Kicker für DKTS-200
  • 6-Seiter Steuerung
  • Barcodesteuerung am DSF-2200
  • Hohner Ringösen-Wechseleinsatz
  • Rausschnittmesser (6 oder 8 mm) für Doppelnutzen
  • Block- und Versatzauslage
  • Späneförderband
  • A4 Landscape-Kit mit zusätzlicher Blasluft am DSF-2200
