PRODUKT-DETAILS

FKS/PFi Blade B3+

Digitaler Schneidetisch für kreative Anwendungen

Der FKS/PFi Blade B3+ ist ein automatisierter, digitaler Schneidetisch für kreative Anwendungen. Dabei besticht das kompakte System durch seine vielseitige Anwendung und ein optimales Zusammenspiel von Software in deutscher Sprache und Hardware, sowie einer entsprechend intuitiven Bedienung. Standard-Schneid-Anwendungen werden genauso zuverlässig ausgeführt, wie komplexere Jobs, die neben einem reinen Schneidprozess auch Rill- und Perforieraufgaben erfordern. So fertigt der Blade B3+ Grußkarten, Aufkleber, aber auch Verpackungen in unterschiedlichsten Formen.

Eine große Bandbreite an verschiedenen Papieren, laminierte Produkte, Aufkleber und synthetische Materialien werden problemlos ausgeschnitten, gerillt, perforiert und geschlitzt. Dafür stehen bereits im Standard vier Schneid- bzw. Schlitzmodule und ein rotierendes Rillwerkzeug zur Verfügung, von denen drei Werkzeuge gleichzeitig im Werkzeugkopf installiert werden können. Ein in der Software aufgebrachter QR-Code wird ausgelesen und die Registermarken platziert, so wird ein automatisierter und präziser Fertigungsprozess sichergestellt.

Wenn Sie mehr zum neuen digitalen Schneidetisch erfahren wollen, melden Sie sich gerne hier zu unserem Webinar „Kreativ & Vielseitig – Der neue FKS/PFi Blade B3+“ an.

Eigenschaften

  • QR-Code-Lesung mittels CCD-Kamera
  • Registermarken-Lesung mittels CCD-Kamera
  • Deutschsprachige PFi Blade Connect Software für unterschiedliche Dateiformate
  • 2 Schneidmesser für unterschiedliche Grammaturen

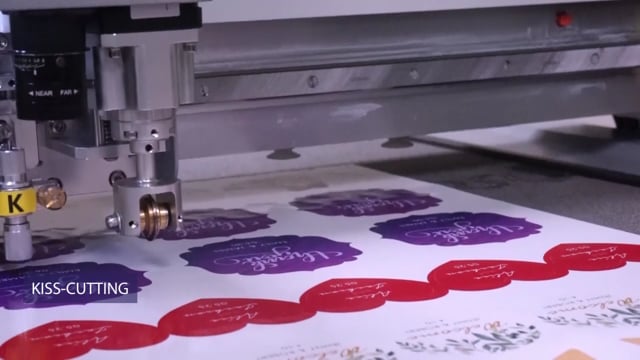

  • Schlitzmesser für Aufkleber und Etiketten
  • Rotatives Rillwerkzeug
  • Stapelanleger mit 5 kombinierten Hub-Schleppsaugern

Technische Daten

Arbeitsbereich min.210 x 297 mm
Arbeitsbereich max. (ohne Nutzung CCD-Kamera)400 x 600 mm
Arbeitsbereich max. (mit Nutzung CCD-Kamera)370 x 570 mm
Grammatur120 - 400 g/m² (je nach Werkzeugeinsatz)
SchneidgeschwindigkeitBis zu 800 mm/Sekunde
GeschwindigkeitAbhängig von der Komplexität der Anwendung. Standard-Jobs können in ca. 30 Sekunden verarbeitet werden
Schneidtoleranz+/- 0,3 mm
AnlagekapazitätBis zu 100 mm
Software-VoraussetzungenProzessor min. i5 7500 Serie Dual Core, min. 4 GB RAM, min. 5 GB Festplatte, 2 x Ethernet Anschluss oder Switch
Stromversorgung220 V, 50 Hz, 20 A
Stromverbrauch4 kW
Abmessungen (L x B x H)2.540 x 810 x 1.060 mm
Gewicht350 kg
Arbeitsbereich min.
210 x 297 mm
Arbeitsbereich max. (ohne Nutzung CCD-Kamera)
400 x 600 mm
Arbeitsbereich max. (mit Nutzung CCD-Kamera)
370 x 570 mm
Grammatur
120 - 400 g/m² (je nach Werkzeugeinsatz)
Schneidgeschwindigkeit
Bis zu 800 mm/Sekunde
Geschwindigkeit
Abhängig von der Komplexität der Anwendung. Standard-Jobs können in ca. 30 Sekunden verarbeitet werden
Schneidtoleranz
+/- 0,3 mm
Anlagekapazität
Bis zu 100 mm
Software-Voraussetzungen
Prozessor min. i5 7500 Serie Dual Core, min. 4 GB RAM, min. 5 GB Festplatte, 2 x Ethernet Anschluss oder Switch
Stromversorgung
220 V, 50 Hz, 20 A
Stromverbrauch
4 kW
Abmessungen (L x B x H)
2.540 x 810 x 1.060 mm
Gewicht
350 kg

Optionen

  • 1 weiteres Messer für Grammaturen bis 400 g/m²
  • 2 rotative Rillwerkzeuge mit unterschiedlichen Werkzeugbreiten
  • 1 rotatives Perforationswerkzeug
  • 1 weiteres Rillwerkzeug
